新品解读 | DJI L1激光可见光融合解决方案

DJI L1激光可见光融合解决方案。

10月14日，大疆创新发布了DJI L1 激光可见光融合解决方案，方案由Livox 激光雷达、测绘相机、高精度惯导、三轴云台等模块组成，搭配经纬 M300 RTK 和大疆智图，形成一体化航测解决方案。

激光雷达的原理

激光是一种特殊的光，在生活中充满了对光的运用，上网时离不开光纤，光纤使用光脉冲传输数据。今天Livox激光雷达带来一种应用——激光成像。

Livox激光雷达的特点

Livox激光雷达使用框幅式设计

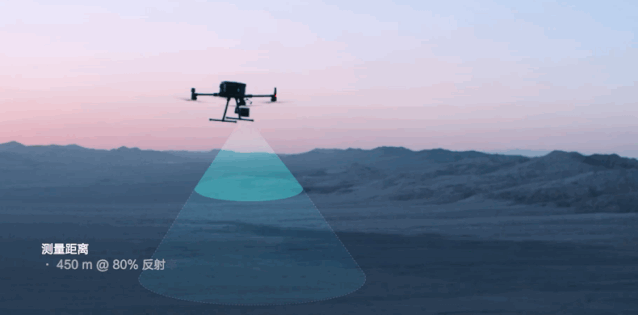

测量距离 450 m

（反射率 80%，0 klx）

有效点云数据率 240000 点/秒

（一秒钟内可发射240000个激光点）

支持线性扫描模式与花瓣扫描模式

DJI L1集成 Livox 激光雷达有效点云比例可达到100%，搭配三轴云台可实现各角度点云数据采集。

激光如何测距

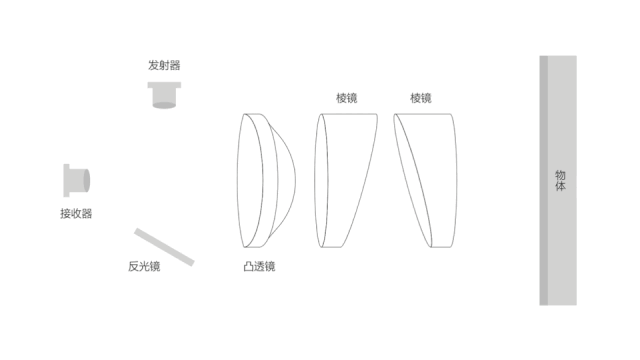

Livox激光雷达主要由三大模块组成：发射、扫描和接收。

首先发射模块的激光器发射激光，通过反射镜和透镜使之变成平行光，然后通过扫描模块的两个旋转棱镜改变光路，使激光从某个角度发射出去。

激光打到物体上，会沿原光路反射回来，被光电转换模块接收。

在已知光速的前提下，通过激光从发射到接收的飞行时间，计算得到与目标物体之间的距离。

什么是点云数据

通过持续对目标在各角度上进行照射，并结合高精度惯导数据，可得到目标的三维数据。

与相机拍摄的照片不同，得到的数据是由点组成的，这些点一般包含位置信息（X、Y、Z）、光强、回波数等信息。我们把这些点组成的数据称之为点云。

激光与可见光数据融合

真彩点云

DJI L1还加入了测绘相机，激光雷达能呈现物体结构，但不能获取物体的色彩及纹理。测绘相机的集成正是为了解决这一问题，它给激光雷达获取的点云数据添加色彩及纹理信息，生成真彩色点云。

实景模型

还不止这些，通过大疆智图后处理还能生成三维实景模型。并且大疆智图整合POS 解算、点云与可见光数据融合、模型生成、作业报告输出，实现一键式操作。

激光雷达的应用

树障分析

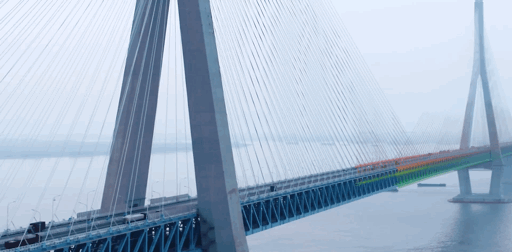

激光雷达能生成线路与树木的三维点云模型，在模型上即可测量导线与树木的距离，为树障分析提供准确依据。

农林调查

激光在照射到物体时能探测到多次回波。在多个回波中第一回波可获取测量对象的高程信息，中间的回波通常对应物体的结构，而最后的回波则对应裸露地表。

在植被茂密的区域，通过多回波就可以获取树木的数量、冠幅、树高等信息。

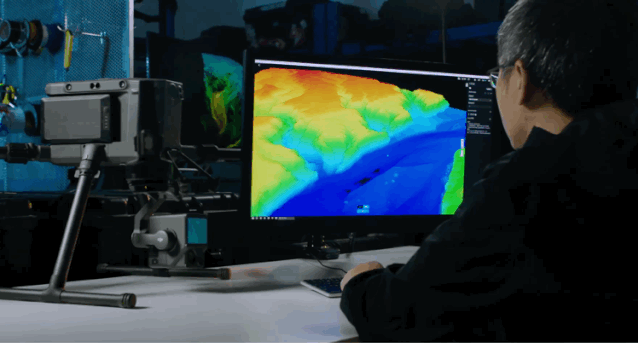

地形测绘

如何获取植被覆盖下的地形数据？就需要一种设备能够“穿透”植被层进行测量。激光可“穿透”植被层，这样就可获取地形表面的数据。

DJI L1的推出树立了测绘遥感解决方案的新里程碑，大疆行业应用将继续打造一站式、端到端的解决方案，不断推动效率提升与作业方式变革，为更好的构建空间智能时代而不懈开拓。
